陶瓷填料的類型、特性及工業應用

發布時間：

2025-06-19

引言

陶瓷填料作為工業傳質過程中的關鍵元件，憑借其卓越的化學穩定性和熱穩定性，在化工、環保、能源等領域發揮著不可替代的作用。本文系統介紹六種主流陶瓷填料的結構特點、性能優勢及典型應用場景，為工程技術人員提供選型參考。

主要類型及特性

1. 拉西環

拉西環作為最早工業化應用的散堆填料，其簡單的圓柱形結構（高度與直徑相等）使其具有優異的機械強度和裝填便利性。根據尺寸不同采用不同的裝填方式：直徑超過100mm的大尺寸填料采用整齊排列的整砌方式，以保證氣體通道的規整性；小于100mm的小尺寸則采用隨機堆積的亂堆方式，以提高填料的裝填密度。這種填料尤其適用于對壓降要求不高的傳質過程。

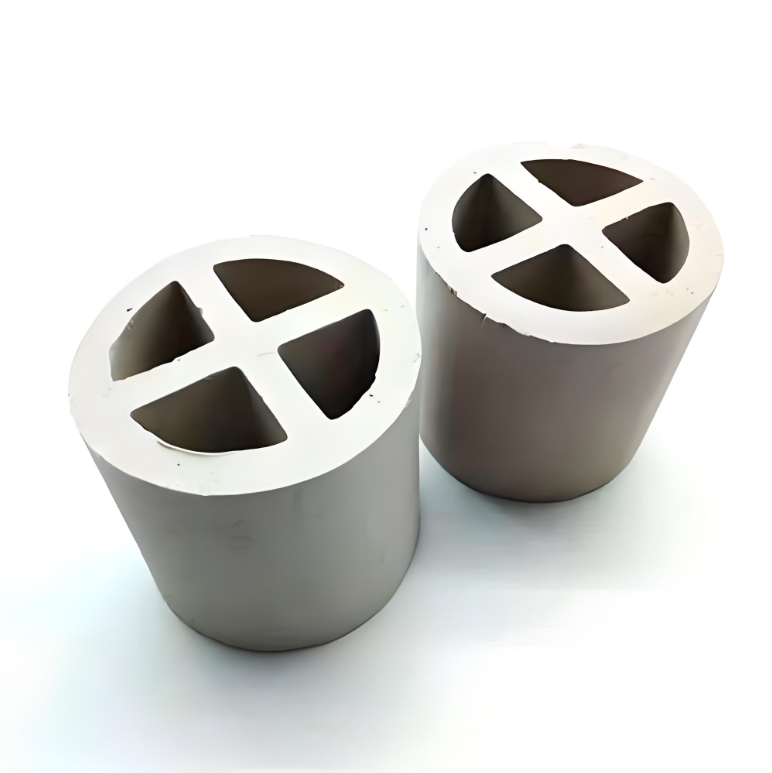

2. 十字隔板環

在拉西環內部增設十字形隔板的結構創新，使這種填料的比表面積提高了30%-40%，同時抗壓強度提升50%以上。其獨特的內部隔板設計有效引導了氣液流動，使床層壓降降低約20%。Φ80-200mm規格的產品空隙率超過60%，特別適合作為塔器底部的支撐填料層，為上層細小填料提供穩定的承托。

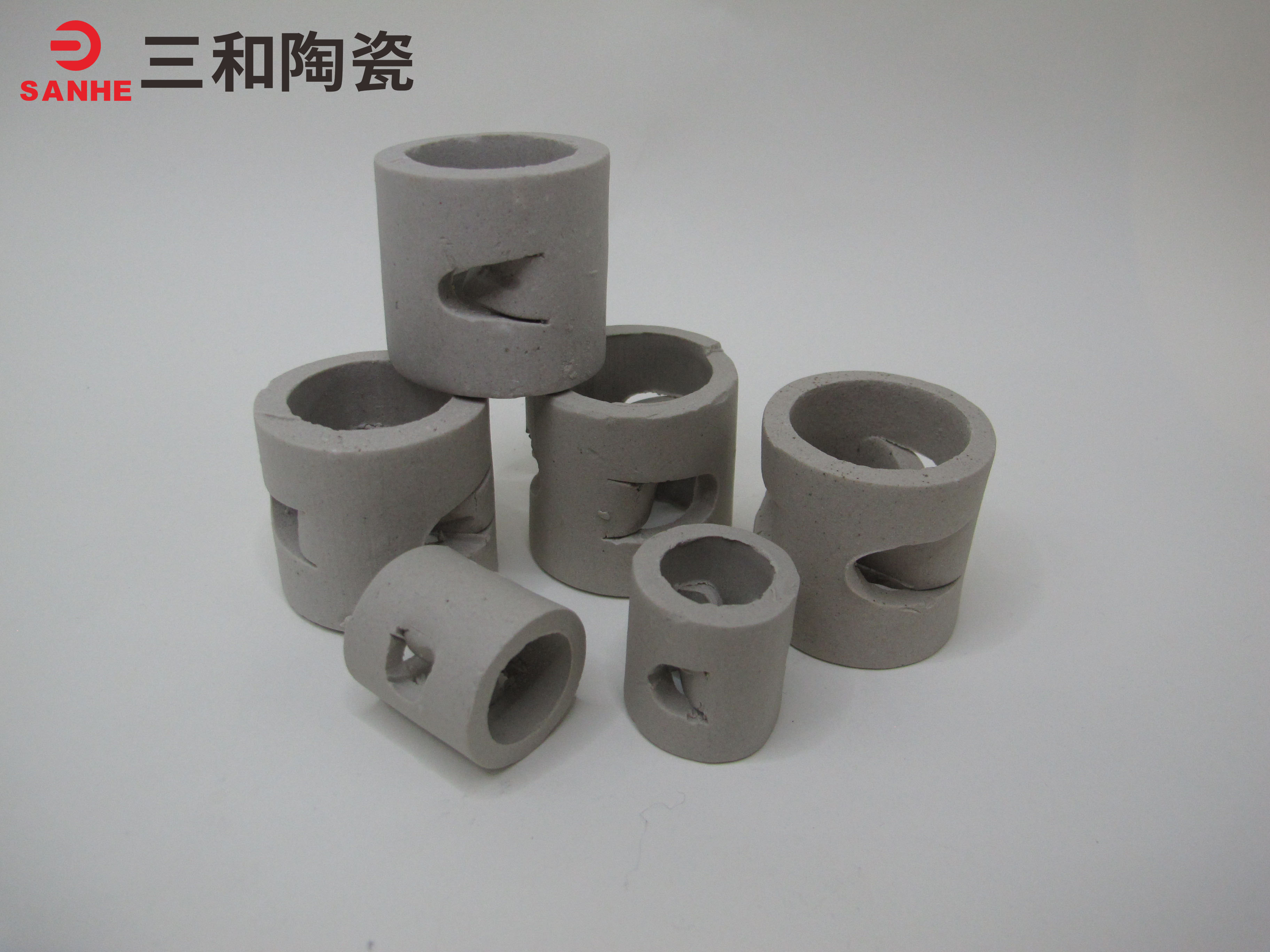

3. 鮑爾環

鮑爾環通過在環壁開設帶有內彎舌葉的窗孔（通常每層5個），實現了填料內外表面的高效利用。上下層窗孔的錯位排列創造了曲折的氣液流動路徑，使傳質效率較拉西環提高40%以上。這種設計特別適用于氣液比變化較大的吸收過程，如煙氣脫硫、廢氣處理等場合。

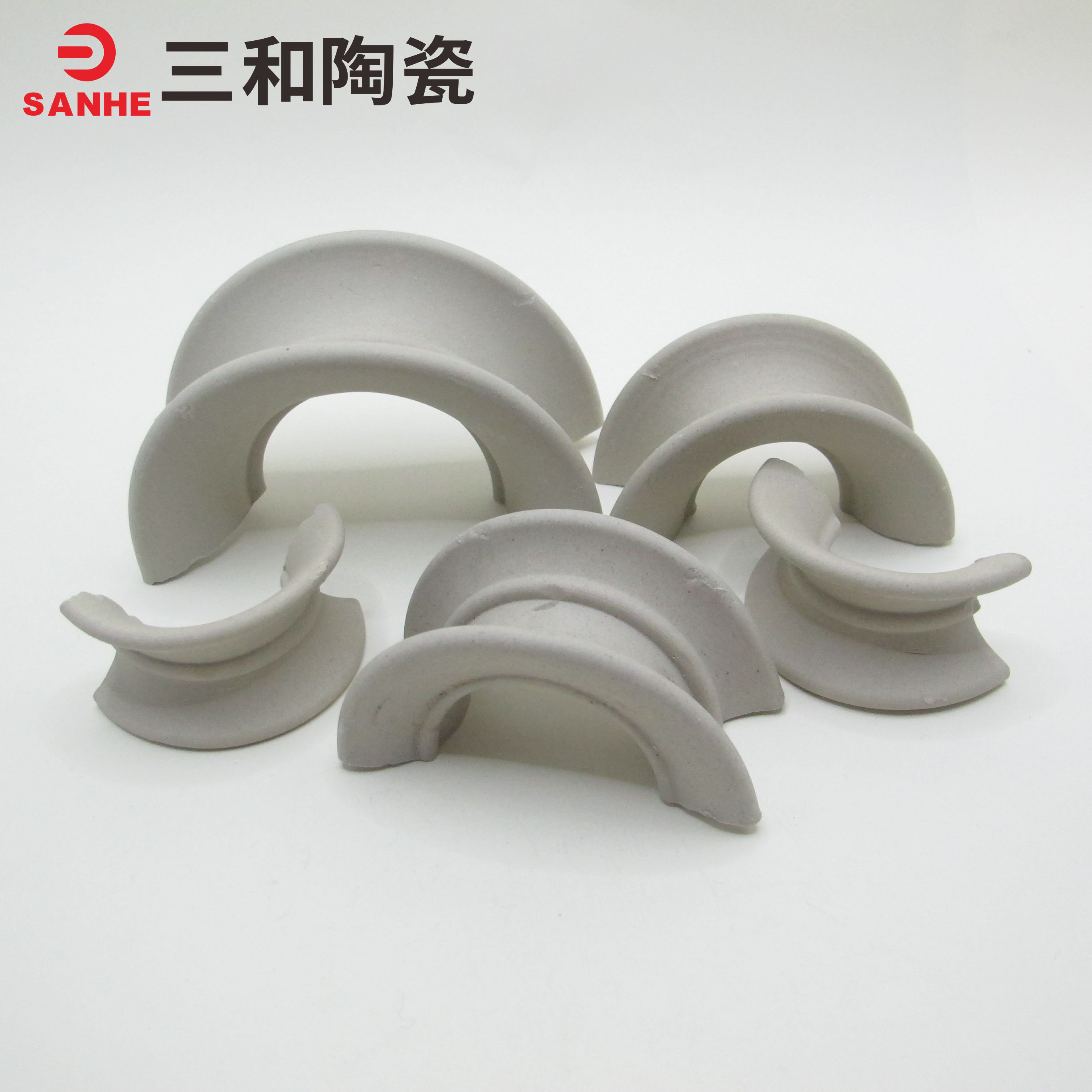

4. 矩鞍環

矩鞍環巧妙融合了環形結構的機械強度和鞍形結構的流體力學優勢。其獨特的雙弧形曲面設計使填料間的接觸由線接觸變?yōu)辄c接觸，床層空隙率高達70%以上。這種結構不僅降低了流動阻力，還促進了液體的表面更新，使傳質系數提高15%-25%。在強腐蝕性介質如鹽酸、硫酸環境中的表現尤為突出。

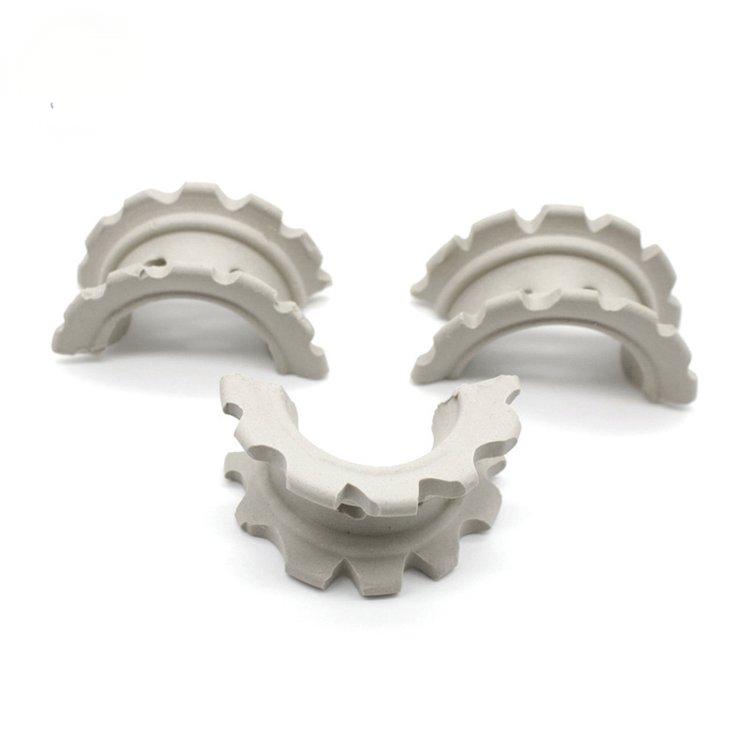

5. 異鞍環

異鞍環在矩鞍環基礎上進行的表面紋理創新（鋸齒狀或凸起設計），使填料比表面積進一步增大20%-30%。這些微觀結構創造了更多的液體滯留點和氣體湍流，顯著改善了相間傳質效率。在硫酸生產裝置的干燥塔中，異鞍環可使系統壓降降低約30%，同時吸收效率提高10%-15%。

6. 階梯環

階梯環的革命性設計體現在三個關鍵特征：錐形翻邊增強結構穩定性，十字支撐確保機械強度，超薄環壁（可薄至2-3mm）優化空間利用率。這種填料在真空蒸餾、精密分離等要求低壓降、高傳質效率的場合表現卓越，處理能力較傳統填料提高50%以上。
